Escoramentos

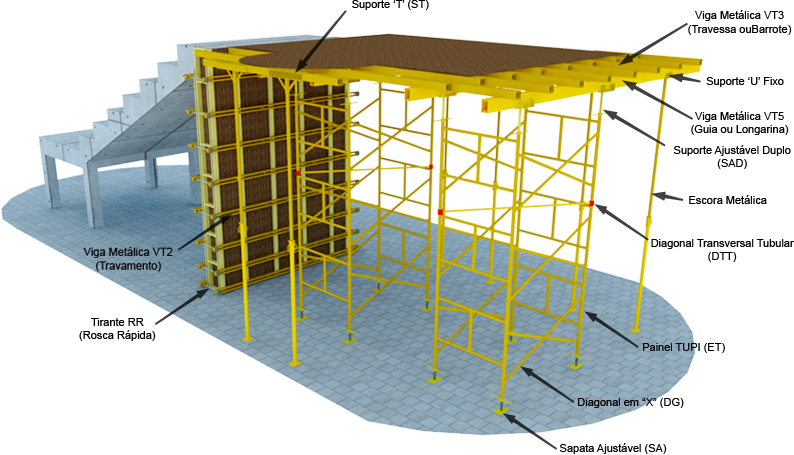

Montagem Completa do Escoramento TUPI

Utilizando os Escoramentos TUPI, em estruturas modulares ou não, obtêm-se soluções simples e ágeis.
Facilidade na montagem e desmontagem, através de sistemas comprovadamente utilizados e conhecidos na construção civil.

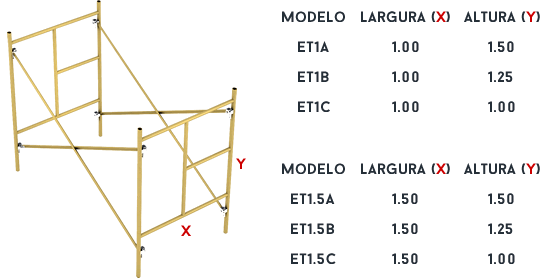

Torres Modulares de Escoramento

Carga máxima admissível à compreensão: 2 Ton/poste. As Torres metálicas são de fácil encaixe.
Obs.: Todas as medidas estão em metros.

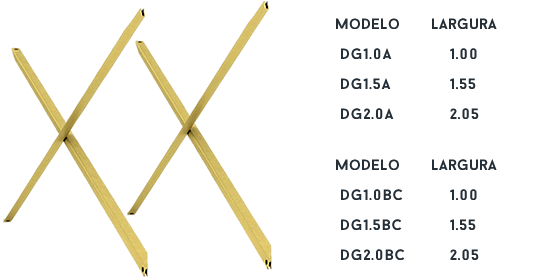

Diagonais em "X"

Especificação:
Cantoneiras metálicas com a função de contraventar as torres modulares.
Para montagens com larguras de 1,00 / 1,55 e 2,05.
Obs.: Todas as medidas estão em metros.

As Diagonais DG1,0A / DG1,5A e DG2,0A são utilizadas nas torre modulares ET1A e ET1,5A e as Diagonais DG1,0BC / DG1,5BC e DG2,0BC são utilizadas nas torres modulares ET1B e ET1,5B / ET1C e ET1,5C.

Escoras e Vigas Metálicas

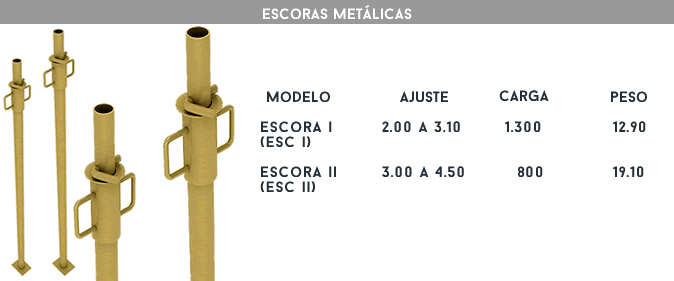

A Escora Metálica TUPI é um equipamento resistente e versátil, utilizada na construção civil ou em montagens em geral.

Uso: Escoramento de pilares, vigas ou lajes.
Os Escoramentos TUPI suportam cargas elevadas em alturas variadas.
Seu uso permite montagens rápidas e seguras, garantindo economia, praticidade e limpeza à obra.
Obs.: Todas as medidas estão em metros.

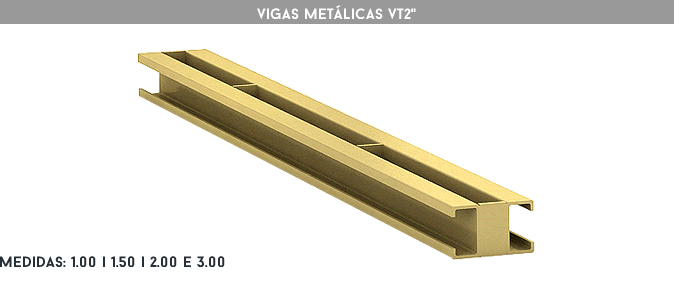

Perfis metálicos com 5cm de altura, geralmente utilizados para travamento de fôrmas de pilares e vigas.
Momento Fletor: 0,110 Ton x m.
Obs.: Todas as medidas estão em metros.

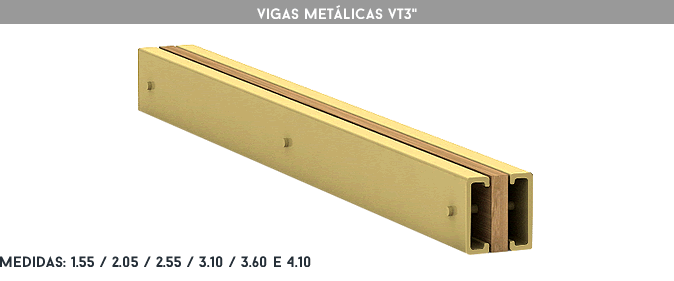

Perfis metálicos com 3" polegadas de altura, com alma de madeira para fixação das chapas de compensado.
Geralmente utilizados como barrotes
Momento Fletor: 0,212 Ton x m.
Obs.: Todas as medidas estão em metros.

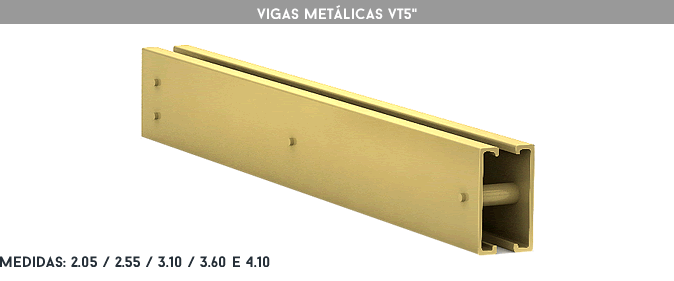

Perfis metálicos com 5" polegadas de altura.
Geralmente utilizadas como guias.
Momento Fletor: 0,516 Ton x m.
Obs.: Todas as medidas estão em metros.

• Evitar cargas excêntrica nos suportes;
• Reescorar as lajes de apoio do cimbramento;
• A estrutura não poderá receber esforços horizontais;
• O escoramento deve estar apoiado em base firme;
• Usar pranchões para melhor distribuição de cargas;
• Nunca utilizar equipamento danificado, nem alterar o projeto;
• O escoramento vertical deve estar a prumo e alinhado;
• Todo o carregamento das torres deverá ser feito através dos postes;
• Os quadros não podem receber carga nas travessas;
• Diante de qualquer dificuldade ou necessidade de alteração de projeto, deve-se consultar a TUPI;
• É de responsabilidade do cliente todo o madeiramento e controle do solo;
• Apoiar corretamente as guias nos suportes e encunhá-las para evitar deslocamentos laterais;
• Os fundos das fôrmas das vigas deverão ser estruturais para suportar os vãos especificados no projeto;
• Ajustar o topo e a base do equipamento, não permitindo que possíveis folgas alterem a distribuição das cargas;
• As torres e escoras devem ser montadas seguindo exatamente as medidas cotadas no projeto de escoramento;
• Para montagem, seguir o projeto fornecido pela TUPI. Verifique todos os níveis, principalmente o nível a ser escorado e o de apoio do escoramento;
• Verificar no projeto a distribuição das vigas metálicas que servirão como guias e travessas. Utilizar o compensado e espaçamento das vigas metálicas especificado no projeto.
